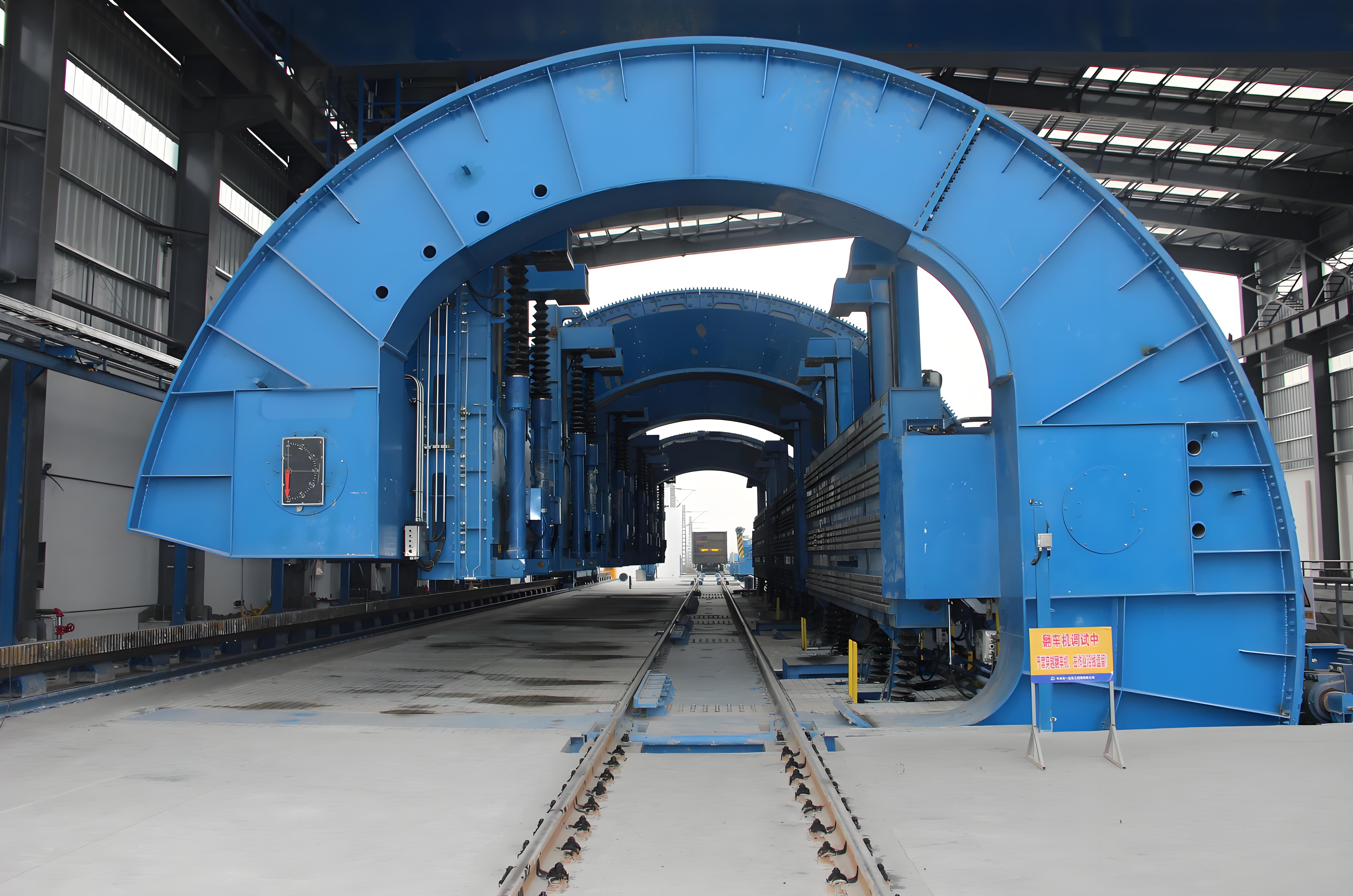

火车翻车机、卸车机YS-d

产品介绍

翻车机系统是一种非常专业化的散状物料卸料系统，它用于火车装载的散状物料的翻卸。翻车机卸煤系统卸车效率高，对车辆损伤少，能改善值班人员的工作环境和便于实现机械的自动化控制。随着国民经济的持续发展，火力发电厂、冶炼厂、水泥厂、港口、矿山的建设所需的火车运输的散状物料如煤炭、焦炭、矿砂的用量大幅增长，大型现代化企业广泛应用了翻车机卸车系统。

翻车机的形式有多种，根据翻车机的流程可分为贯通式和折返式。根据结构形式可分为转子式、侧倾式、端卸式和复合式等，其中使用多的是转子式翻车机。转子式翻车机又可分为O形和C形。同时还可根据翻车机的驱动力方式分为钢丝传动和齿轮传动。又可按翻车机的翻卸能力来分为“单翻”、“双翻”和“三翻”，大的翻车机卸车系统一次可以翻卸4节车皮。据有关资料表明，翻车机大的日利用小时数为12h。由于进厂列车到达以后不一定能及时翻卸，会有一部分中断等待时间和车站列检检查时间。因此，翻车机日实际有效时间为10h，即实效时间利用率平均为40%。若车辆的平均载重按每辆60t来计算，则一台翻车机的日平均综合生产能力可达15000t左右(昼夜)。

工作原理

C形转子式翻车机可与卸车线上其他配套设备联动实现自动卸车，也可由人工操作实现手动控制。工作过程是：启动液压站电动机，使压车臂上升到高位置，然后由重车调车机牵引一节满载敞车准确定位于翻车机的托车梁上，靠板振动器在液压缸的推动下靠向敞车一侧，压车臂下落压住敞车两侧车帮。当靠板靠上、压车臂压住、重车调车机臂已驶出翻车机后，翻车机开始以正常速度翻卸。在翻卸过程中，车辆弹簧力的释放是通过不关闭液压缸上的液压锁来吸收弹簧释放的能量。翻卸到110°后，关闭液压锁，将翻卸车辆锁住，以防车辆掉道。翻车机继续翻卸直到接近160°左右减速、停车、振动器投入，3s后，振动停止，翻车机以正常速度返回。离回零位30°时，压车臂开始抬起，快到零位时减速，对轨停机。停机后靠板后退，压车臂上到高位、靠板退到后位、重车调车机牵引第二节满载敞车进入翻车机顺便顶出已翻卸的空车。这样翻车机就完成了一个工作循环。

翻车机本体采用两套驱动装置并布置在两端环外侧，当一套出现故障或断电时，另一套可以进行一个循环的工作。翻转要求启动及回零平稳，对车辆冲击小，电动机负荷相同并同步，其使用元件经过严格筛选，确保设备安全可靠运行。
