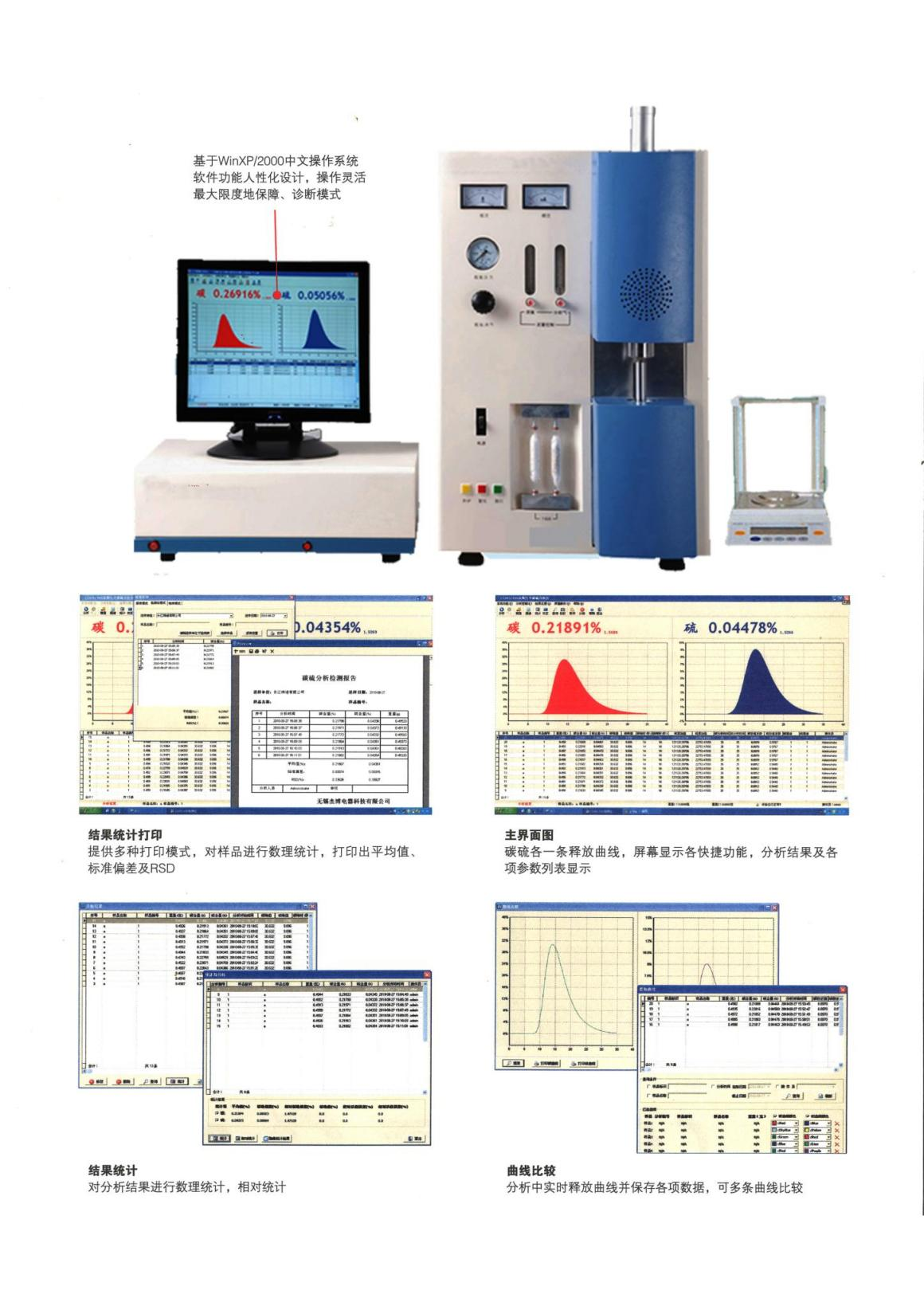

YS-CS995高频红外碳硫分析仪简介

一、仪器概述

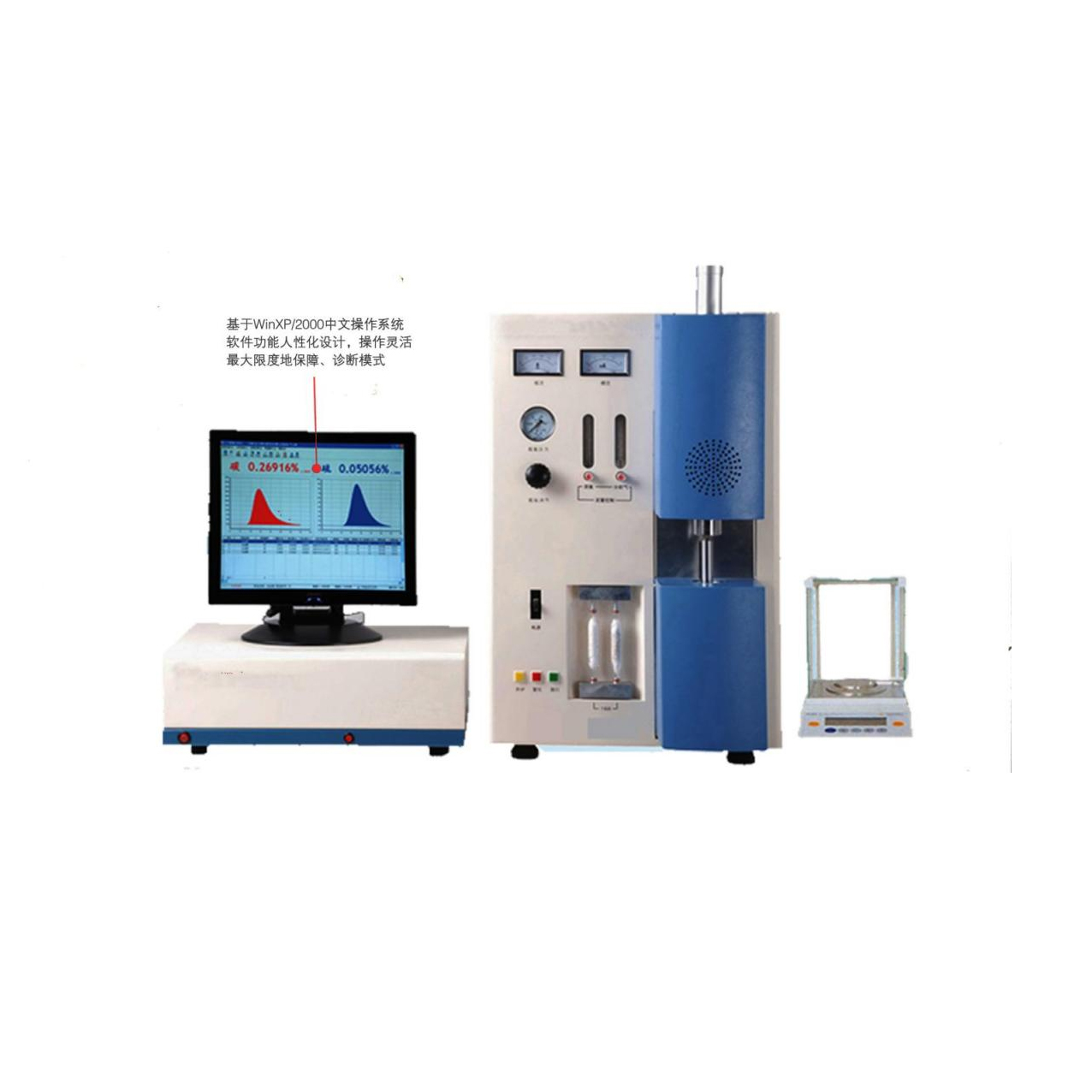

YS-CS995型红外碳硫分析仪与WF-T88型高频感应燃烧炉配套使用，能快速、准确地测定钢、铁、合金、铸造型芯砂、有色金属、水泥、矿石、焦炭、石墨、催化剂及其它材料中碳、硫两元素的质量分数。这套设备引进了国外的技术，是集光、机、电、计算机、分析技术等于一体的技术产品，具有测量范围宽、抗干扰能力强、功能齐全、操作简便、分析结果准确可靠等特点。

本仪器采用高频感应加热炉燃烧样品，红外线吸收法测试样品中碳硫两元素质量分数。

适用于：新能源、冶金、机械、矿山、商检、核工业、煤炭、汽车、船舶、航空、食品、航天、建材、高校、地质、石化等领域；能快速测定钢铁、新能源材料、稀土金属、铁合金、磁性材料、有色金属、碳化物、陶瓷、无机物、沉淀物、石墨、耐火材料、铁矿、催化剂、炉渣、水泥、煤、焦炭、岩石及其它材料中碳、碳硫两元素的质量分数。

二．技术规格和指标

1、基本参数：仪器性能及附件

◆测定元素：碳硫联测

◆分析原理：高频炉燃烧—红外线吸收法检测

◆分析范围：碳：0.00001%-6.0000%(可扩至 99.999%)；

硫：0.00001%-0.3500%(可扩至 99.999%)

◆称样量（固体钢标）：标准 0.5g

◆分析精度：碳：符合 ISO9556 标准，硫：符合 ISO4935 标准

◆灵敏度（小读数）：C/S：0.1ppm

◆分析时间：20-100 秒可调（通常为 35 秒）

◆工作周期：24h 连续运转

高频感应加热炉 ：

1.高频炉输出功率：2200W；频率：20MHz

2.自动检漏，过时、过流报警

3.电流/电压/功率/选择方式调节炉温：适合于不同材质的样品

4.气路：高精度流量控制器保证气流稳定及进口气路系统

粉尘过滤器：0.4微米超微孔金属过滤器，确保粉尘与气体的完全分离

炉头加热：提高硫的转化率，使硫分析结果稳定

除尘系统：自动清扫：可减少粉尘对分析结果的影响

排灰系统：高压排灰，清理管道灰尘

检测系统：

1.电路设计：整机采用双CPU上、下位机模块化设计，下位机选用Atmega162为控制单片机，电子线路高度集成，稳定可靠；

2.采样：采用高速24位ADS1224采样芯片，采样精度高；

3.通讯：上下位机采用USB2.0接口通讯，大大提高了通讯速度；

4.连接：红外检测部分与高频炉采用安捷伦1521/2521高速光纤连接，配合多级隐蔽式隔离电路，拒绝了高频干扰；

5.电源：工业级一体化线性模块电源，输出稳定，无故障；

6.光源：新型铂金红外线光源，发热持续、光谱特性效率高；

7.分析池：镀金碳硫分析池及高精度热释电红外探测器；

8.电机：步进电机，热稳定性好，连续使用寿命10万小时。

三．主要特点

◆整机模块化设计，提高了仪器的可靠性；

◆WINDOWS全中文操作界面，操作方便，易于掌握；

◆软件功能齐全，提供系统诊断、通道选择、数理统计、结果校正、等四十多项功能；

◆全量程线性定标技术、重量线性补偿技术等；

◆动态显示分析过程中的各项数据和碳、硫释放曲线；

◆炉头自动清扫装置，可减少粉尘对分析结果的影响；

◆炉头加热装置，使硫的转化率趋于一致，提高了硫测定的稳定性。

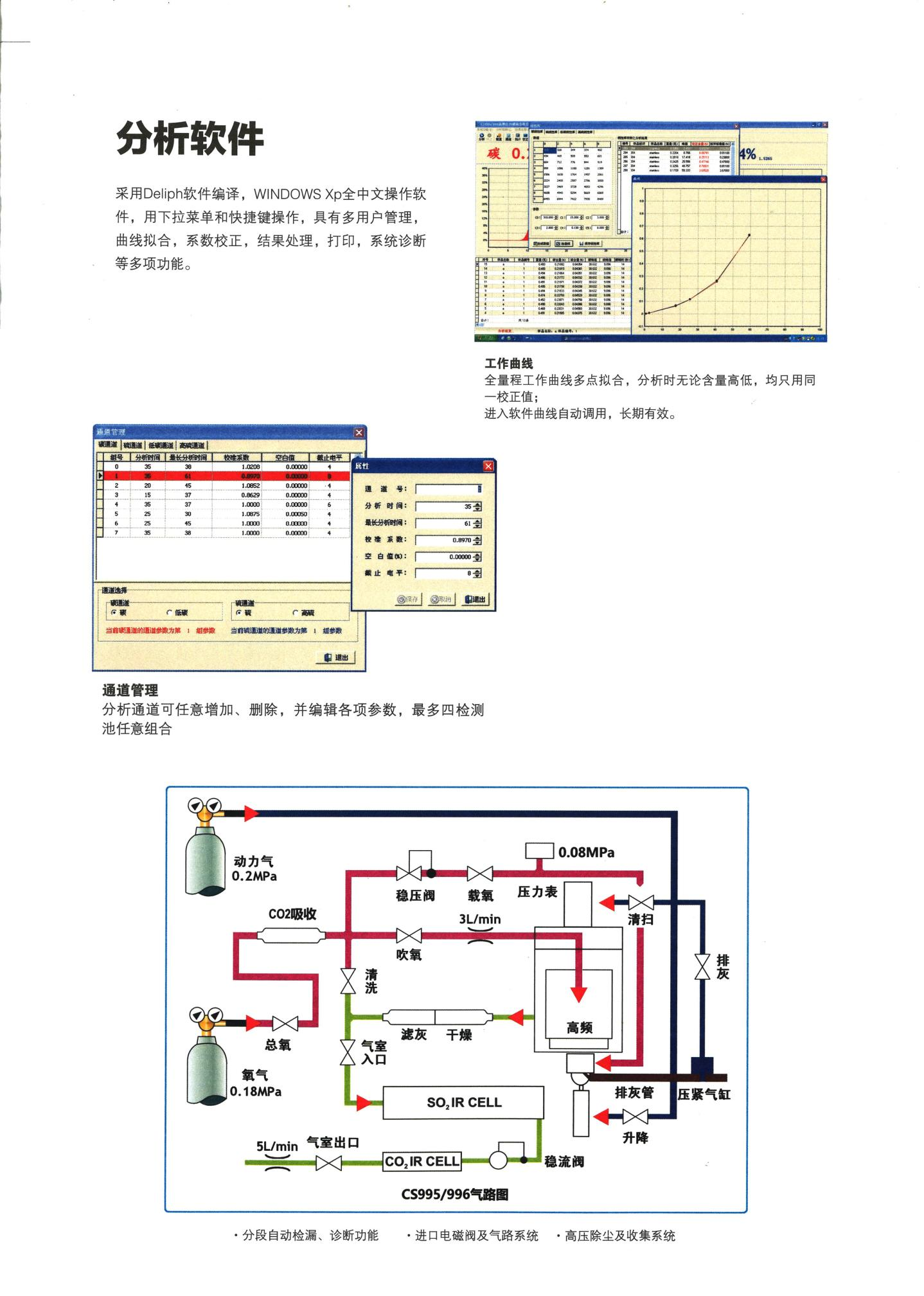

四、分析软件

（1）、操作软件：采用Deliph软件编译，WINDOWS XP 全中文操作软件。

（2）、分析通道：提供通道管理功能，碳硫通道可自行增加、删除和编辑，无数量限制。

（3）、分析功能：分析过程动态数据积分、每秒 20 次采样，提高了分析的灵敏度和准确度；

（4）、提供样品管理功能，可对样品名称、标识进行编辑，并可增加和删除样品名；

（5）、软件提供多用户管理系统，可由管理员设置不同用户权限。

（6）、显示功能：碳硫各一个曲线框，动态显示分析过程中的各项实时数据和碳、硫释放曲线。

（7）、数据处理功能：分析结果采用ACCESS数据库方式存储，可存储每次分析碳硫的所有数据及曲线；

（8）、分析结果随意查询，可根据时间、操作员、样品名称、标识等多方面查询；

（9）、提供曲线/数据存储、空白扣除、参数设定、通道选择、数理统计、结果校正、曲线比较等多项功能；

（10）、可在软件中实现碳硫工作曲线的生成并进行曲线拟合。

（11）、打印功能：打印模式多样化，提供了化验室和检测站两种打印模式，并可自行设计打印格式。

（12）、自诊断功能：系统诊断功能。

高频红外碳硫分析仪清单

一.红外碳硫仪YS-CS995一台

序号	组件	数量
1	CS995型红外碳硫分析仪	1台
2	WF-T88型高频感应燃烧炉（台试）	1台
3	万分之一电子天平	1台
4	品牌商用微机	1台
5	品牌打印机	1台
6	配套配件（详见二清单）	1套



二.YS-CS995型红外碳硫分析仪包装及重量清单

名    称	包装尺寸	总重量	包装材料
高频炉	79(L)×62(W)×98(H)	130(kg)	环保型复合木质板材
主机及备件	94(L)×62(W)×91(H)	90(kg)	环保型复合木质板材



三.YS-CS995型红外碳硫分析仪备件清单

序号	名  称	规     格	单 位	数 量	备 注
1	减压阀	YQY-12	只	1	含接头
2	钨粒助熔剂	超低碳硫	瓶	1
3	纯铁助熔剂	超低碳硫	瓶	1
4	石英管		只	1
5	除尘管		只	2
6	铜坩埚托		只	1
7	石英坩锅托		只	1
8	瓷坩埚	1000只/箱	箱	1
9	不锈钢元刷		只	1
10	钢丝刷		只	1
11	镊子		把	1
12	样品匙	大、中、小	套	1	不锈钢制
13	助熔剂勺		把	1
14	工具		套	1
15	PVC管		卷	1
16	硅胶圈	红色	只	1
17	O型圈	大	只	2
18	O型圈	小	只	2
19	真空硅脂		瓶	1
20	保险丝	10A	只	2
21	保险丝	32A	只	2
22	多用插座	10A	只	1
23	变色干燥剂		瓶	1
24	CO2吸收剂		瓶	1
25	USB线		根	1
26	光纤	专制	根	1
27	天平连接线	专制	根	1
28	电源线	国标	根	1
29	排灰管	硅胶	根	1
30	三通		只	1
